1.音圧レベル分布
音響技術: 電気音響システム 音響測定・音響調整 / 1.音圧レベル分布

音圧レベル分布とは、拡声対象エリア(ホールの客席 など)に対する音圧レベルの分布状態を示す特性です。

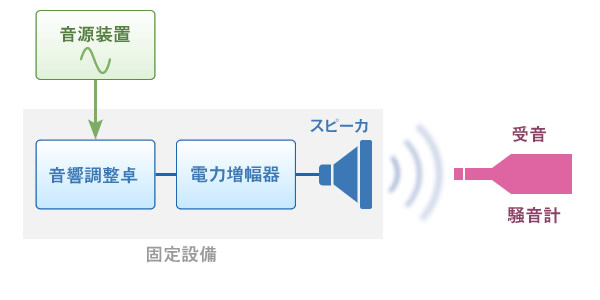

音圧レベル分布測定ブロック図 : 音響測定
音圧レベル分布測定ブロック図
オクターブバンドノイズ

基本的には、全ての客席に対して均一な音圧レベルである事が要求されます。使用する信号は2KHz(または4KHz)、500Hz等の周波数を中心とするオクターブバンドノイズを利用します。

測定ポイント

拡声対象エリアに対し測定ポイントを一定間隔で設定し、それぞれの測定ポイントでの音圧レベルを測定します。音圧レベルの最小値と最大値の偏差で音圧レベル分布を評価することになります。

備考 デシベル(dB)について

「人間の聴覚は、物理的な刺激が2倍、4倍、8倍…というように倍増すると、はじめて等間隔で音の感覚が大きくなったように感じる」

感覚が物理量に比例する対数的性質を持っている(Wever-Fechnerの法則)。

そのため、通常、音の強さを表すには基準値を定めて、その基準値に対する比の常用対数をとることにより、人間の聴覚に等間隔に聞こえるような尺度をつくっています。

音の強さをはじめとして、音響パワーや音圧等にもこういった尺度を当てはめることができ、最終的にはどれも同じデシベル(dB)という単位を使用して表現されますが、それぞれに用いた物理量に応じて、音の強さレベル、音響パワー、音圧レベルなどと呼び名が異なってきます。

これらの尺度をまとめてデシベル尺度と呼んでいます。
