4.最大再生音圧レベル
音響技術: 電気音響システム 音響測定・音響調整 / 4.最大再生音圧レベル

最大再生音圧レベルとは、音響設備からの音が歪むこと無く再生できる最大の音圧レベルをいいます。

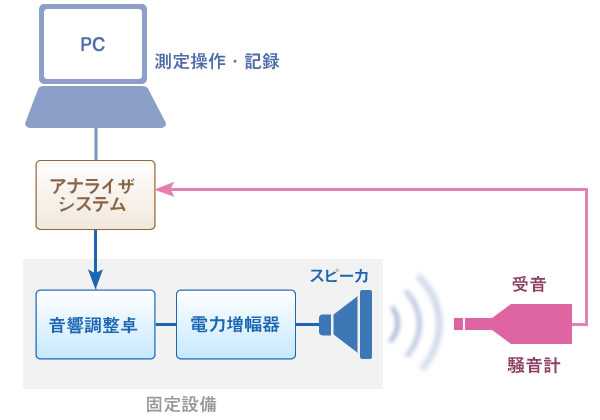

最大再生音圧レベル測定ブロック図:音響測定
最大再生音圧レベル測定ブロック図
最大レベルにボリューム調整

ミキサ、シグナルプロセッサ、アンプなどがクリップしていないこと、およびスピーカからの音が歪んでいないことを十分に確認しながら徐々に再生音を大きくします。

音圧レベルを記録

拡声領域内の音圧を騒音計で測定し、最大の音圧レベルを記録します。
音響設備を破損する恐れがあることを十分に考慮し、手早く測定を済ませることが重要です。

ヘッドマージン

音楽では、ダイナミックに音圧の高低が変化しますし、スピーチなどにおいても、実は十分なダイナミックレンジを必要とする場合が少なくありません。音響設備を破損させない為にも、必要とする音圧レベルに対してプラス10dBの最大再生能力を持つ事が望まれます。

ダイナミックレンジについて

再現可能な最小の音と最大の音の音圧の幅がダイナミックレンジです。CDプレーヤのような音響機器単体でも性能を表すことに用いられます。

音響設備においては、入力無しの拡声状態で出力されるノイズのレベルが低い程、そして最大再生音圧レベルが高い程、ダイナミックレンジが広く取れることになります。

・参考
コンサートホールで聴く生のオーケストラのダイナミックレンジは、110dB以上と言われています(ニ管編成と四管編成が同じ音量のはずもなく、オーケストラによってかなり差があります。ダイナミックレンジの目安としてです)
