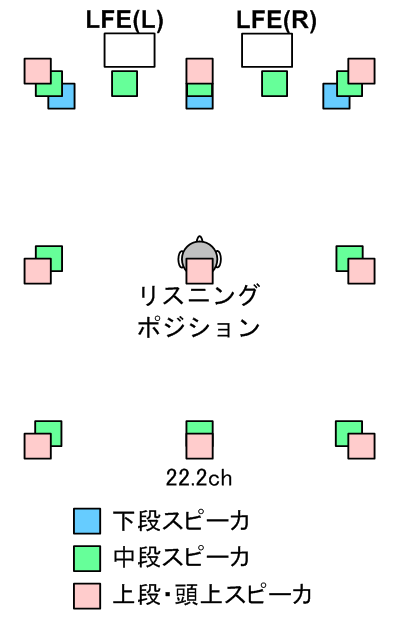

NHKのスーパーハイビジョンの音響 : 22.2chのスピーカ配置
LFE(L) Low Frequency Effect Channel(Left)
重低音強調効果左チャンネル
LFE(R) Low Frequency Effect Channel(Right)
重低音強調効果右チャンネル

NHK放送技術研究所では「スーパーハイビジョン」のための3次元立体音響システムとして、22.2マルチチャンネル音響システムが研究開発されています。

現在のサラウンドに比較して圧倒的な数のスピーカは、「下段」−「中段」−「上段+頭上」と3層に22個のスピーカが配置され、360度の立体音響空間が形成されます。 低域には2チャンネルのサブウーファーが用いられます (人は、低音の方向感がほとんど感じられないため、低音用は立体配置までは行われません)

22個のスピーカは、聴取者と同じ高さだけではなく、上方、下方にも配置することで前後左右、上下からの音の到来を表現することが出来る音響システムになっています。

このスーパーハイビジョンのソフトをヘッドホンで楽しむことができるように、NHK技術研究所では「22.2ヘッドホン」も研究開発されています。

参考、関連
NHK放送技術研究所

http://www.nhk.or.jp/strl/

22.2chの再生については、
「グループ別研究内容」−「人間・情報」−「高臨場感音響」に掲載されています。
http://www.nhk.or.jp/strl/group/ningen_joho/ningen_joho06.html

wikipedia : サラウンド

http://ja.wikipedia.org/wiki/%E3%82%B5%E3%83%A9%E3%82%A6%E3%83%B3%E3%83%89

サラウンド方式のスピーカー配置 : 音響用語・補足

dolbyサラウンド4chのスピーカ配置
dolby 4ch
dolby/dts サラウンド5.1chのスピーカ配置
dolby/dts 5.1ch
dolby/dts サラウンド6.1chのスピーカ配置
dolby/dts 6.1ch
dolby/dts サラウンド7.1chのスピーカ配置
dolby/dts 7.1ch
SDDS サラウンド7.1chのスピーカ配置
SDDS 7.1ch
AV製品のサラウンド9.1chのスピーカ配置
ホームシアター9.1ch
AV製品のサラウンド9.2chのスピーカ配置
ホームシアター9.2ch
AV製品のサラウンド11.2chのスピーカ配置
ホームシアター11.2ch
SMPTE デジタルシネマ DC28 : 16chのスピーカ配置
SMPTEデジタルシネマ
DC28(16ch)
NHKスーパーハイビジョンの音響 : 22.2chのスピーカ配置
NHKスーパーハイビジョン
(22.2ch)

SMPTEのDC28とNHKのスーパーハイビジョンのマルチチャンネルオーディオはサラウンドではありませんが、 将来のマルチチャンネル再生のスピーカー配置として上下方向の拡張が行われているため参考までに併せて記しました。

用語と補足記事について

このページは、音響技術に関する専門用語や、技術開発に関する掲載記事中のキーワードについてのご紹介が複数箇所で必要になった項目をまとめた共通の用語紹介ページです。

用語説明を含む関連性の高い内容のページがある場合には、そのページへのリンクになっている場合があります。専門用語を網羅しようという用語辞典ではありませんので記載内容が十分とはいえませんが、ご参考になる部分がございましたら幸いです。
