3GPP対応の測定 02-D.受話雑音

3GPP対応の測定 : 02-D.受話雑音

02-D.受話雑音

11 Receiving Idle Channel Noise
(受話雑音)

試験信号:なし
分析方法:1/12oct.フィルター
出力結果:雑音レベル 帯域は100〜8kHz
自動判定:あり

受話特性の測定項目

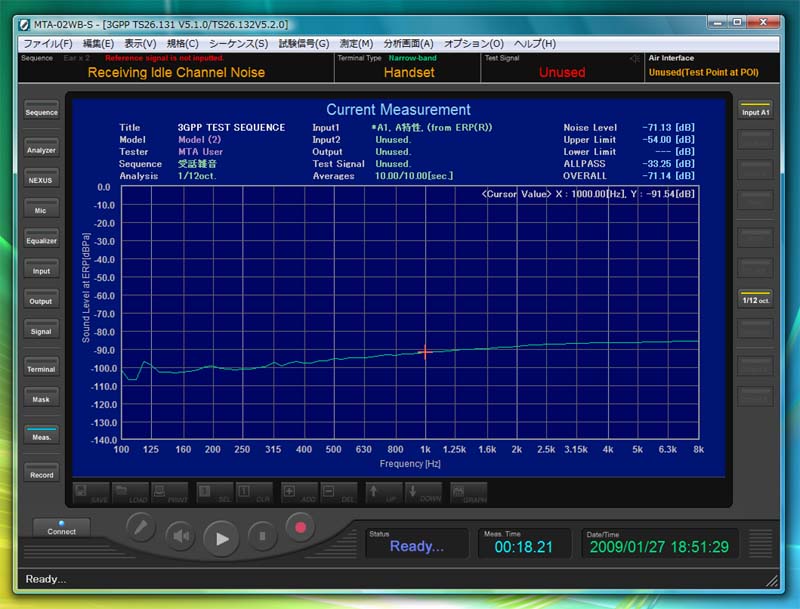

オーディオアナライザ MTA-02WB-S 拡大表示/スクリーンショット

3GPP対応の測定機能 01.送話特性

3GPP対応の測定 送話ラウドネス定格
01-A.ラウドネス定格
3GPP対応の測定 送話感度周波数特性
01-B.感度周波数特性
3GPP対応の測定 送話歪
01-C.送話歪
3GPP対応の測定 送話雑音
01-D.送話雑音

3GPP対応の測定機能 02.受話特性

3GPP対応の測定 受話ラウドネス定格
02-A.ラウドネス定格
3GPP対応の測定 受話感度周波数特性
02-B.感度周波数特性
3GPP対応の測定 受話歪
02-C.受話歪
3GPP対応の測定 受話雑音
02-D.受話雑音

3GPP対応の測定機能 03.騒音除去性能,04.音響エコー特性,05.側音

3GPP対応の測定 騒音除去性能 雑音感度特性
03-A.騒音除去性能
雑音感度特性
3GPP対応の測定 騒音除去性能 送話感度特性
03-B.騒音除去性能
送話感度特性
3GPP対応の測定 音響エコー
04.音響エコー特性
3GPP対応の測定 側音特性(サイドトーン)
05.側音特性
(サイドトーン)

3GPP対応の測定機能 06.安定性損失(スタビリティ・ロス)

3GPP対応の測定機能 安定性損失(スタビリティ・ロス)
06. 安定性損失(スタビリティ・ロス)

周波数特性、測定値、マスクカーブの表示

周波数特性表示 測定値表示の例
マスクカーブと適合判定表示
Wide-band 送話感度周波数特性マスクカーブ(Handset/Headset)
Wide-band
送話感度周波数特性
Narrow-band 送話感度周波数特性マスクカーブ(Handset/Headset)
Narrow-band
送話感度周波数特性

FFT、1/3oct、1/12oct、ディストーション分析表示

測定結果 FFT分析 logスケール表示の例
FFT分析
logスケール表示の例
測定結果 1/3オクターブバンド分析 バータイプ表示の例
1/3oct分析
バータイプ表示の例
測定結果 ディストーション測定表示の例
ディストーション
測定表示の例
測定結果 1/12オクターブバンド分析 バータイプ表示の例
1/12oct分析
バータイプ表示の例

測定シーケンス、測定記録管理

測定シーケンス選択
測定シーケンス選択
(Sequence Selection)
測定記録管理
測定記録管理
(Measurement Record)

入出力、マイク、人工口、分析の設定

入力設定: Input Channel
入力設定
(Input Channel)
出力設定: Output Channel
出力設定
(Output Channel)
試験信号: Test Signal
試験信号
(Test Signal)
マイクアンプ設定 : NEXUS Setup
マイクアンプ設定
(NEXUS Setup)
マイクキャリブレーション: Microphone Calibration
マイク キャリブレーション
(Microphone Calibration)
人工口キャリブレーション: Artificial Mouth Calibration
人工口 キャリブレーション
(Artificial Mouth Calibration)
測定分析設定 : Analyzer Setup
測定分析設定
(Analyzer Setup)
携帯端末設定 : Test Terminal
携帯端末の設定
(Test Terminal)
マスクカーブ編集、設定 :Mask Setup
マスクカーブ編集、設定
(Mask Setup)

測定器ハードウェア パネル入出力

3GPP対応 オーディオアナライザ MTA-02WB-S 測定器ハードウェア 前面パネル
測定器ハードウェア 前面パネル
3GPP対応 オーディオアナライザ MTA-02WB-S 測定器ハードウェア 背面パネル
測定器ハードウェア 背面パネル

Artifit Voice JFHF-EC1401VC

高速H∞フィルタを使った高性能なエコーキャンセラのDSPソフトウェア製品 J-FHFの高いロバスト性によって良好な音声通話システムを実現します。

ハイパフォーマンス・エコーキャンセラー Artifit Voice JFHF-EC1401VC for TMS320C67
