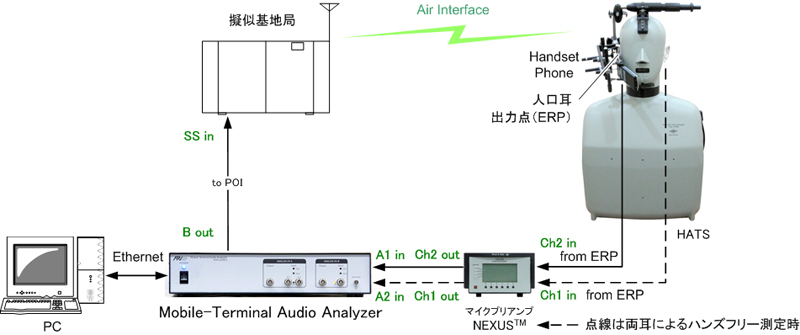

受話測定の接続例(HATS を使用した Handset 端末測定の例)

3GPP対応の測定機能 : 受話特性測定

MTA-02WB-S 3GPP対応の測定機能 02受話特性測定

受話ラウドネスレイト、受話感度周波数特性、受話歪、受話雑音

擬似基地局に試験信号を入力して、端末の受話器を通して再生された信号を人工耳で測定します。測定器の入出力やウェイト、フィルター、分析などの設定は、測定項目ごとにプリセットされています。

02 Receiving Loudness Rating
(受話ラウドネスレイト)

試験信号:会話類似信号
分析方法:1/3oct.フィルター
出力結果:RLR値 帯域は200〜4kHz
自動判定:あり

04 Receiving Sensitivity / frequency characteristics
(受話感度周波数特性)

試験信号:会話類似信号
分析方法:1/12oct.フィルター
出力結果:周波数感度特性 帯域は100〜4kHz
自動判定:マスク内に収まることをユーザーが判定

06 Receiving Distortion
(受話歪)

試験信号:正弦波
分析方法:THD+N
出力結果:レベル対歪(-45〜0dBm0まで5dB刻みで測定)
自動判定:マスク値以上であることをユーザーが判定

11 Receiving Idle Channel Noise
(受話雑音)

試験信号:なし
分析方法:1/12oct.フィルター
出力結果:雑音レベル 帯域は100〜8kHz
自動判定:あり

  • 受話雑音測定では試験信号は使用しません。
  • 受話雑音測定は周囲騒音が30dB(A)以下の環境で行ってください。
  • ERP(Ear Reference Point):人工耳の測定点です。
  • POI(Point of Interconnection):相互接続点で、擬似基地局の入力をPOIと見なします。
  • HATS、NEXUS™ は、ブリュエル・ケアー社(B&K)が製造、販売している関連機器です。
    スペクトリス株式会社がB&K国内代理店です。

受話特性の分析結果表示例

受話ラウドネス定格
02. 受話ラウドネス定格
受話感度周波数特性
04. 受話感度周波数特性
受話歪
06. 受話歪
受話雑音
11. 受話雑音

※各表示画像をクリックすると、拡大画像ページが表示されます。
