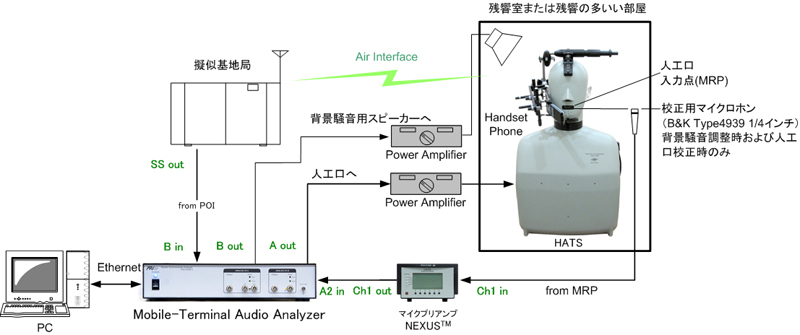

騒音除去性能測定の接続例(HATS を使用した Handset 端末測定の例)

3GPP対応の測定機能 : 騒音除去性能測定

MTA-02WB-S 3GPP対応の測定機能 03騒音除去性能

送話感度、雑音感度

人工口から試験信号を再生して、端末の送話器を通して擬似基地局で出力された信号を測定します。 同様に周囲騒音を再生して、擬似基地局で出力された信号を測定します。測定器の入出力やウェイト、フィルター、分析などの設定は、測定項目ごとにプリセットされています。

騒音除去性能では以下の2つの測定を行いANR値を算出します。

07 Ambient Noise Rejection / Noise Sensitivity
(騒音除去性能/雑音感度)

試験信号:ピンクノイズ
分析方法:1/3oct.フィルター
出力結果:ANR値 帯域は200〜3.15kHz
自動判定:あり

08 Ambient Noise Rejection / Sending Sensitivity
(騒音除去性能/送話感度)

試験信号:会話類似信号
分析方法:1/3oct.フィルター
出力結果:ANR値 帯域は200〜3.15kHz
自動判定:あり

騒音除去性能の測定項目
  • 騒音用スピーカ用にOutputを2ch使用します。
  • POI(Point of Interconnection):相互接続点で、擬似基地局の出力をPOIと見なします。
  • MRP(Mouth Reference Point):人工口のLip-planeから25mmの点を指します。
  • HATS、NEXUS™ は、ブリュエル・ケアー社(B&K)が製造、販売している関連機器です。
    スペクトリス株式会社がB&K国内代理店です。

騒音除去性能の分析結果表示例

騒音除去性能 雑音感度特性
07. 騒音除去性能 雑音感度特性
騒音除去性能 送話感度特性
08. 騒音除去性能 送話感度特性

※各表示画像をクリックすると、拡大画像ページが表示されます。
