3GPP対応 携帯電話用オーディオアナライザ MTA-02WB-S 感度周波数特性
マスクカーブ

マスクカーブとは送受話感度周波数特性における端末に要求される低域から高域までの 周波数範囲と適切な音量を示したものでUpper Limit(上限値)とLower Limit(下限値)が 3GPP規格で定められています。

3GPPに即応できるプリセット>

マスクカーブは、ハンドセットやヘッドセット、ハンズフリー端末の種類に応じて、 ナローバンド/ワイドバンド別に周波数範囲が規定されています。 アプリケーションソフトウェアには予め下の端末ごとにマスクカーブがプリセットされています。

  • Handset(ハンドセット)
  • Headset(ヘッドセット)
  • Desk-top Hands-free(デスクトップ ハンズフリー)
  • Handheld Hands-free(ハンドヘルド ハンズフリー)

マスクカーブの編集、追加

Mask Setup表示の例
Mask Setup表示の例

判定に使用するマスクカーブは新しく追加したり編集することができます。

上下範囲の適合判定と表示

周波数特性表示 測定値表示の例
周波数特性表示 測定値表示の例

測定時は規格マスクカーブ(規定内の範囲)が測定結果グラフに重ねて表示され、測定の結果、計算された測定値が規格外の場合、測定値表示欄が赤色表示されます。

送話感度周波数特性マスクカーブ(Handset/Headset)

送話感度周波数特性のワイドバンド・ナローバンド別のハンドセット・ヘッドセットの マスクカーブを弊社測定システムのソフトウェア表示例でご紹介します。

Wide-band マスクカーブ

周波数の横軸は、100Hzから8KHz、縦のメモリは10dB

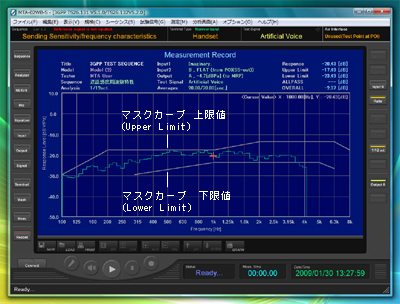

Wide-band 送話感度周波数特性マスクカーブの例
(Handset/Headset)
Frequency[Hz] Upper Limit[dB]Lower Limit[dB]
100 -12 ---
200 0 ---
300 0 -12
1000 0 -6
2000 4 -6
5000 4 -6
6300 4 -9
8000 0 ---
Table9 :Sending sensitivity/frequency mask

Narrow-band マスクカーブ

周波数の横軸は、100Hzから8KHz(ナローバンドは4KHzまで)、縦のメモリは10dB

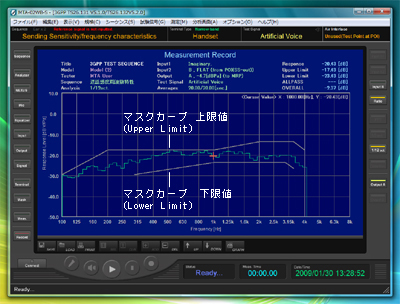

Narrow-band 送話感度周波数特性マスクカーブの例
(Handset/Headset)
Frequency[Hz] Upper Limit[dB]Lower Limit[dB]
100 -12 ---
200 0 ---
300 0 -12
1000 0 -6
2000 4 -6
3000 4 -6
3400 4 -9
4000 0 ---
Table1 :Sending sensitivity/frequency mask

Artifit Voice JFHF-EC1401VC

高速H∞フィルタを使った高性能なエコーキャンセラのDSPソフトウェア製品 J-FHFの高いロバスト性によって良好な音声通話システムを実現します。

ハイパフォーマンス・エコーキャンセラー Artifit Voice JFHF-EC1401VC for TMS320C67
