3GPP対応 携帯電話用オーディオアナライザ MTA-02WB-S 測定結果・分析表示と
設定、リードアウト

測定結果の分析表示には、測定結果をフィルター分析して分析結果と規格値の上限および下限値(マスクカーブ)が表示されます。 算出した結果が規格値の上下限を超えている場合には、警告色で算出結果が表示されます。

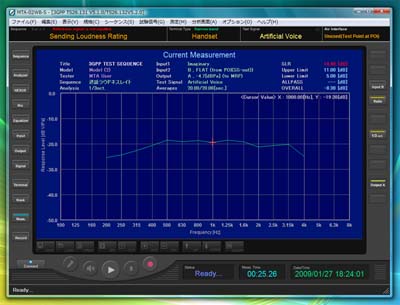

送話ラウドネス定格測定画面の例
送話ラウドネス定格測定表示の例

分析値表示と判定

分析値の警告色表示例

測定シーケンスに設定されているナローバンド/ワイドバンド、ハンドセットやハンズフリーなどの通信端末の種類、測定方法に応じて、 分析結果が規格値に適合するか判定され、規格値の上下限を超えている場合には、計算結果の数値が警告色で表示されます。

計算値 SLR、RLRなど計算値が、規格値に適合するか判定されます(規格範囲外の場合は赤色で表示されます)
規格値 規格の上限値(Upper Limit)と下限値(Lower Limit)を表示されます。
ALLPASS 16Hz〜16kH周波数範囲での総和レベルを表示されます。
OVERALL 帯域幅(narrow/wide)における区間積分値を表示されます。

測定結果・分析グラフ表示と設定

グラフの表示レンジやカーブタイプなどを変更することができます。測定記録のグラフ表示でも同じように 設定するができ、印刷時にも反映されます。

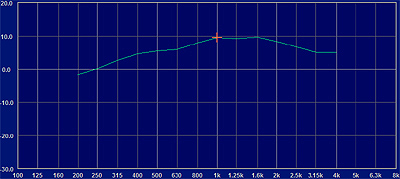

測定結果・分析グラフ : 波形表示タイプ 曲線表示
測定結果・分析グラフ : 波形表示タイプ 曲線表示

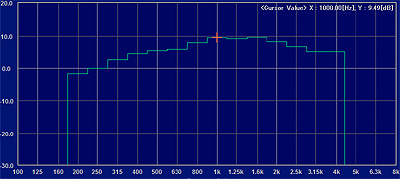

測定結果・分析グラフ : 波形表示タイプ バー表示
測定結果・分析グラフ : 波形表示タイプ バー表示

グラフ設定 : Graph Setupダイアログ
グラフ設定 : Graph Setupダイアログ
表示レンジ 横軸と縦軸の表示レンジを設定できます。縦軸は適切なレンジに自動調整することができます。
横軸表示タイプ リニアまたは対数表示に設定できます。
波形表示タイプ 曲線またはバータイプに設定できます。
マスクカーブ 縦軸方向に移動したり、指定した周波数に合わせて自動調整することができます。

リードアウトカーソル

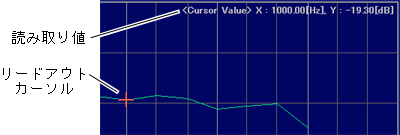

測定結果・分析グラフ表示上のクロスカーソル位置のX軸とY軸に対応する周波数とレベルが右上に数値表示されます(リードアウト)

分析グラフ:リードアウトカーソル表示
分析グラフ:リードアウトカーソル表示
