駆動する信号

振動ユニットを駆動する信号は、一般的な可聴帯域のオーディオ信号の低音部分です。 中高音は振動する速度が高速すぎて体感効果に利用すると一般に不快に感じます。

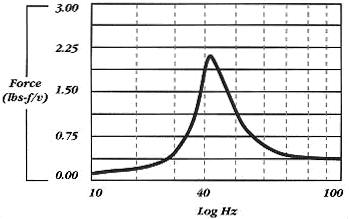

下のグラフはBassShaker ACT-50-4の周波数と振動のパワーのグラフです。

BassShaker ACT-50-4 周波数特性

共振周波数を中心に30Hz〜60Hzの帯域でパワーがあり、他の周波数ではパワーが出ない設計になっています。

低音域と中音域
低音域が適する

一般にサブウーファーに出力される100Hz以下の周波数の中でも40〜50Hzの成分を含む時に最も強く振動することがわかります。

このような低音は、楽器音の基本周波数(音程)が相当することはそれほど多く無い音域です。 効果音も、倍音成分には低音が含まれていますが、比較的高い音が出ていると考えて差し支えありません。 低音だと感じる音でも、それほど反応しない場合があります。

応用的な利用方法で記すような、周波数変換などを行わないと効果的に振動させることが難しい場合があります。

ゆっくりした振動の発生

さらに、非常にゆっくりとした振動、例えば、「ゴトゴト」「ドンドン」と表現できるような周波数も、そのまま信号を入力しても、あまり振動しないことが上のグラフからわかります。

「ゴトゴト」のような効果を実現する方法については、「応用とヒント」に関連した内容を記していますので、ご興味がお持ちでしたらご覧ください。

非常に低い周波数

非常に低い周波数の信号は、通常、オーディオアンプのDCカットで20Hz以下は出力されません。 しかし、非常に低い周波数信号の入力を、高出力で連続するとアンプによっては、負荷が高くなるものがあります。

振動ユニットの特性も30Hz程度までが実用域で低い周波数ではパワーが低いため、高い出力が出せません。 非常に低い周波数 = ゆっくりした周期の振動は、共振周波数付近の振動を変調することで実現するのが適した方法になります。

低い周波数の振動のさせ方は、「応用とヒント」を参照してください。

中高音を使う

Bass Shaker ACT-50-4 50W 4Ω

中高音を入力した場合には、振動の力が無く、高速な振動になりますが、この振動は、スピーカーの振動そのものですから音として聞こえます。

100Hzを超えるような中高音域の信号を入力した場合には、振動ユニット単体ではそれほどではありませんが、振動ユニットを取り付けたシートやテーブルなどが振動し、丁度、取り付けた物がスピーカーのコーン部分のようになって音が出ます。

このようなスピーカが無いところから音が出るスピーカーのような利用方法もあります。

出力レベルにご注意

しかしながら、振動ユニットは中高音の高いレベルに耐性が低く、最大定格50Wまでの連続稼動(高い音の場合、短時間でも)をするとコイルが破損しますので、中音域を低いレベルで利用する場合に留めてください。

オーバードライブ

ACT-50-4は、連続最大入力50W、絶対定格75Wになっています。連続的な入力は50Wを超えないようにする必要がありますが、瞬間最大入力は75Wまでが最大になっています。

AURA SOUND社が販売していた専用アンプも75Wのもので、瞬間最大75Wで駆動することも考慮されたアンプになっています。

これは、50Wから75Wの過大ドライブになりそうな入力信号に対して、ACT-50-4の振動特性の伸びが大きい性質があるからです。

連続入力は避ける必要はありますが、あらかじめ振動に利用する信号が判っているアトラクションなどの場合には、ピーク時に75Wまでを使うように設定することがあります。

未知の信号に対して75W最大出力にセッティングすると最大レベルで連続する可能性が否定できませんので、無条件に75Wのオーバードライブが可能とはいえませんが、 振動のパワーを必要としていて、問題ないと判明している場合には、オーバードライブの設定でハイパワーに利用する方法もあります。

繰り返しになりますが、このオーバードライブはピーク周波数あたりの低音に限定された話で、中高音についてはコイルを破損しますので低いレベルに回避してください。 基本的に中高音をカットしている時以外には、高いレベルでのドライブは避けていただく必要があります。
