システム構成、装置構成
ハードウェア開発事例 : 音声コーデック実証試験機

音声コーデック実証試験機のシステム構成、装置構成は以下の様になっています。

システム構成 - 音声コーデック実証試験機

自局は入力された音声データをアナログ・フロント・エンド部(Audio I/F部)でデジタル化しDSPで圧縮処理(Encoder)を行いそのデータをベースバンド通信にて対向局へ伝送します。

対向局は受信データをDSPで伸張処理(Decoder)を行いアナログ・フロント・エンド部で音声に変換を行います。さらに誤り訂正処理とデータのフレーム化を付加した通信も実現できます。

システム内容説明 通信方式接続図

対向通信の接続図

装置構成 - 音声コーデック実証試験機

製作した音声圧縮実証試験機はダブルハイトのVMEラックを筐体とし、スロット挿入式のユニットで構成しています。

ユニットの回路設計、FPGAデザイン、パネルデザイン、機構組立を担当しました。

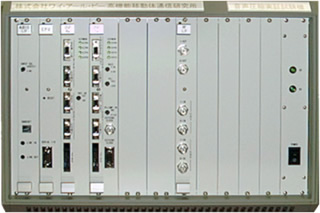

筐体に挿入されたユニット - 音声コーデック実証試験機

音声圧縮実証試験機正面 ユニットのパネル

次に試験機を構成しているユニットを紹介します。

ユニット名 ユニット数 主な仕様
Audio I/F 1 16bit刄ーCODEC使用
サンプリング周波数16KHz
φ3.5Audio入力端子
ハンドセット接続端子
CPU 1 CPU : HD64F3048F16(日立)
RAM : 512K×16bit
EIA-232インターフェース装備
DSP(Tx) 1 ※DSPユニットの仕様は後述
DSP(Rx) 1 同上
EXP DSP 2 同上
RF I/F 1 DAC : 14bit, ADC : 16bit, I・Q入出力
