モバイル通信用音響測定システム

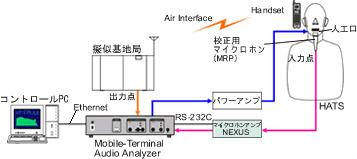

送話測定の接続例（HATS を使用した Handset 端末測定の例）

• 人工口から出力される試験信号は校正用マイクロホン(MRP)とHandsetの送話器に入力されます。
• MRPで測定した値を「入力点」、擬似基地局の出力(POI out)で測定した値を「出力点」として解析を行います。
  ※送話雑音測定では試験信号は使用しません。出力点のみでの分析となります。

この接続で以下の測定が行えます。

1. Sending Loudness Rating （送話ラウドネスレイト）

3. Sending Sensitivity / frequency characteristics （送話感度周波数特性）

5. Sending Distortion （送話歪）

10. Sending Idle Channel Noise （送話雑音）

※送話雑音測定は周囲騒音が30dB(A)以下の環境で行ってください。

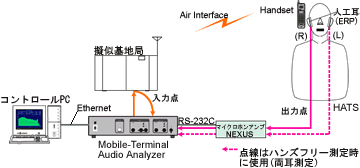

受話測定の接続例（HATSを使用したHandset端末測定の例）

この接続で以下の測定が行えます。

2. Receiving Loudness Rating （受話ラウドネスレイト）

4. Receiving Sensitivity / frequency characteristics （受話感度周波数特性）

6. Receiving Distortion （受話歪）

11. Receiving Idle Channel Noise （受話雑音）

※受話雑音測定は周囲騒音が30dB(A)以下の環境で行ってください。

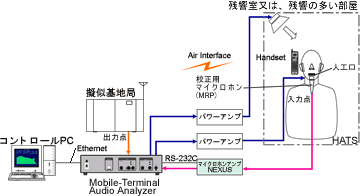

騒音除去性能測定の接続例（HATSを使用したHandset端末測定の例）

• 人工口および室内スピーカから出力される試験信号は校正用マイクロホン(MRP)とHandsetの送話器に入力されます。
• MRPで測定した値を「入力点」、擬似基地局の出力(POI out)で測定した値を「出力点」として解析を行います。

この接続は以下の測定のための接続です。 送話測定と基本的な接続は同じですが、騒音用スピーカ用にOutputを2ch使用するところが異なっています。

7. Ambient Noise Rejection / Noise Sensitivity （騒音除去性能／雑音感度）

8. Ambient Noise Rejection / Sending Sensitivity （騒音除去性能／送話感度）
