背面中央の端子

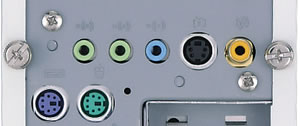

中央(右の部分写真)、左から、オーディオ ライン出力×2、ライン入力、Sビデオ端子、コンポジットビデオ出力。その下が、キーボード、マウス(PS2)インターフェースです。
PS2のホイールマウスが付属しますので、マウスを接続するためにUSBコネクタが消費されることはありません。

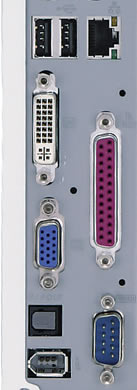

 マウスの下には、USB 2.0ポートが2つ、LANコネクタが並び、その下にデジタルモニタ出力(DVI-D)とVGA出力、光デジタルオーディオI/F(S/P DIF)、IEEE1394(6ピン)が左がわに縦にならんでします。
右列はパラレル、シリアルポートです。

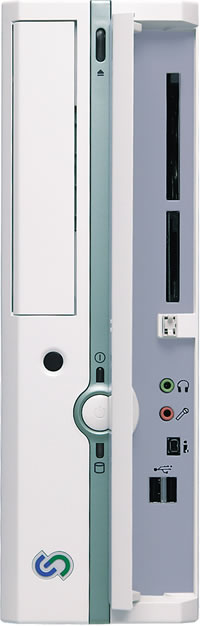

USBポートとIEEE1394ポートは、前面のI/Fにも設けられていますので、こちらは、常時接続する機器に利用します。

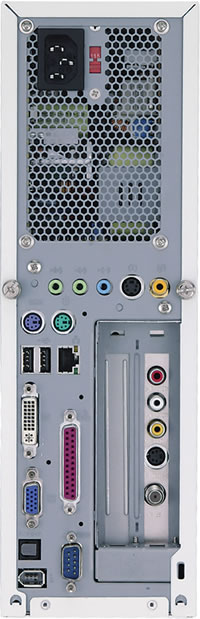

MW3500とMW3300には、写真(背面全体の)とは異なりますが、拡張スロットにはTVチューナーボードが収められています。
ボード上の端子は、上からビデオ音声R入力、L入力、Sビデオ入力、TVアンテナ入力、TVアンテナ出力です。この拡張ボード部分にビデオやアンテナを配線します。
EDiCube MW I/F
周辺I/F
PCカード ： TypeII（CardBus対応)×1
4in1カードスロット(
SDカード、
マルチメディアカード、
メモリスティック、
スマートメディア )
USB2.0×4 ( 前2、後2 )
IEEE1394×2 (前4ピン, 後6ピン)
LAN ： 100Base-TX / 10Base-T×1
パラレル×1、シリアル×1
音声ライン入出力
ヘッドフォン、マイク
光デジタル出力(S/P DIF)
VGAモニタ出力×1
デジタルモニタ出力(DVI-D)×1
Sビデオ出力×1、
コンポジットビデオ出力×1
ビデオ音声入力端子(RCA)※
Sビデオ入力※
TVアンテナ入出力※
※MW3500H/Pは2つ、MW3300H/Pは1つ、
MW1000H/Pは無し
|
外形・重量
■外形寸法（幅×奥行き×高さ）
99 × 380 × 310 mm
■重量 約 8.8 kg（本体のみ）
